DC12-24V 3x6A RF Wireless Touch Remote LED RGB Controller

Main characteristic:

 1. Novel,fashionable,unique,noble appearance ,High sensitivity with good feeling.

 2. The touching ring is sensitive, the RGB color wheel is Very intuitive appear in the touch ring, user can choose the color they prefer easily.Beside, this remote can be touch single point or to touch continually to  realize choosing the

color .

 3. Low power consumption, long lifespan, can be touch infinite times , overcome the  shortcomings of traditional key short lifespan.

 4. With auto Resting function,it will be turn into Resting state after 20 seconds with touching the remote control,this function can Realize

saving electricity and prolong the battery lifespan.

 5. Stable remote,long remote distance.

Technical parameters:

Controller:

 1. Working temperature:-30℃~+60℃

 2. Supply Voltage:DC5V/DC 12V-24V,

 3. Output:3 channels N-MOS Drain open output

 4. onnection mode:common anode

 5. Static power consumption:<0.5W

 6. Output current: 6A*3Ch=18A 6A(Each channel)

 7. controller dimension::L83 Χ W79 Χ H33 mm

 8. Package size:L205ΧW135ΧH45mm

 9. Net Weight:168g

 10.Gross Weight:392g



Remote Control:

 1. Working temperature:-30℃~+60℃

 2. Power supply mode:2pcs NO.7 Battery

 3. Supply voltage:3V

 4. Static power consumption:<0.09mW

 5. Static current:10uA

 6. Operating current:15mA

 7. Remote-controlled distance:>20M

 Stand-by time:6 months

DC+: For power input +(power supply voltage12v-24v)

DC-: For power input -

V+: For Load Common anode

R/CH1: Load output Red channel

G/CH2: Load output Green channel

B/CH3: Load output Blue channel

Power: Red indicating light is for power light,when the power on it will be turn on.

Receiver: Green indicating light, normally it will be in the state of OFF,it will be twinkle

when received Signal From the remote.When the controller output meets short circuit,the green indicating lightwill be twinkle in a Fixed

frequency toindicate the user.

Notes:

1. The use of power and load voltage, current, power must be consistent with the product.

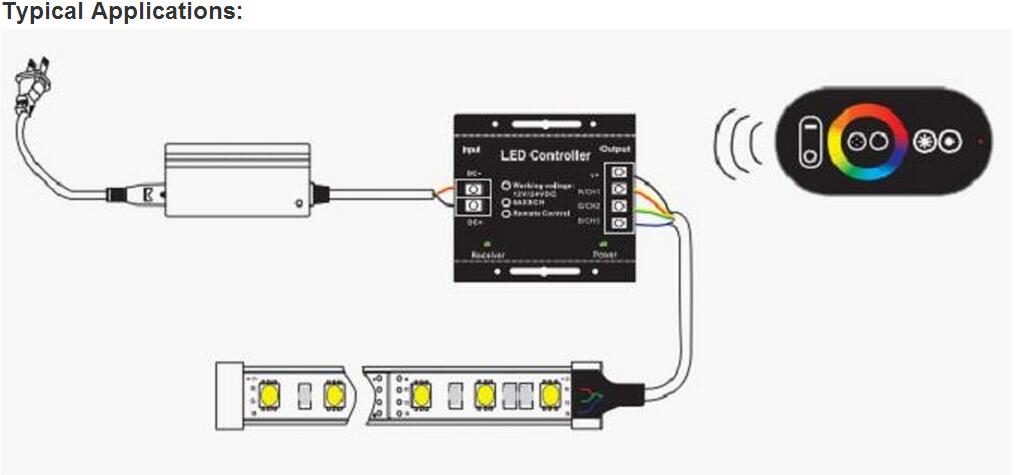

2. Please make the connection like the diagram above(to connect the load wire first, than to connect with the power),In the process of

operation please avoid short circuit.

3. This product warranty is 12 month,But not including the damage by people and other reason caused by over load working.
